TłUMIK PNEUMATYCZNY

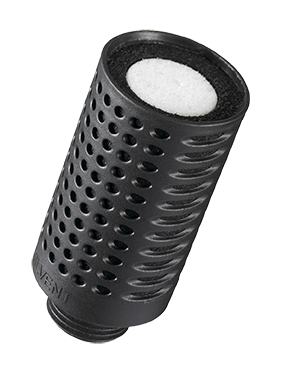

SILVENT SIS-04

Numer pozycji: 70040269093, 70040169093

  • Tłumik pneumatyczny 3/8″ ze wskaźnikiem

Bezpieczne tłumiki z nowej serii Silvent są niezwykle skuteczne, mają małe rozmiary i wyposażone są w unikalny i opatentowany system ostrzegawczy. System odpowiednio wcześnie informuje, że ciśnienie zwrotne w instalacji jest za wysokie. Dzięki temu po kontroli wizualnej (sygnał ze wskaźnika) i stwierdzeniu zwiększonego natężenia hałasu personel serwisowy może zdecydować się na wymianę tłumika, eliminując tym samym kosztowne i zbędne przestoje produkcji. Ponieważ działanie wskaźnika w bezpiecznym tłumiku polega na wysunięciu elementu sygnalizującego, istnieje również możliwość wykorzystania elektronicznego systemu monitorującego, który zatrzymuje maszynę w celu wymiany tłumika. Tłumiki te zapewniają obniżenie natężenia hałasu o 30-35 dB(A). Oferowane są w czterech rozmiarach.

Specyfikacje techniczne

Zobacz podstawowe informacje o danych technicznych. Czytaj dalej

Instrukcje użytkowania

Przeczytaj Silvent Group General Instructions for Use przed zainstalowaniem produktu.

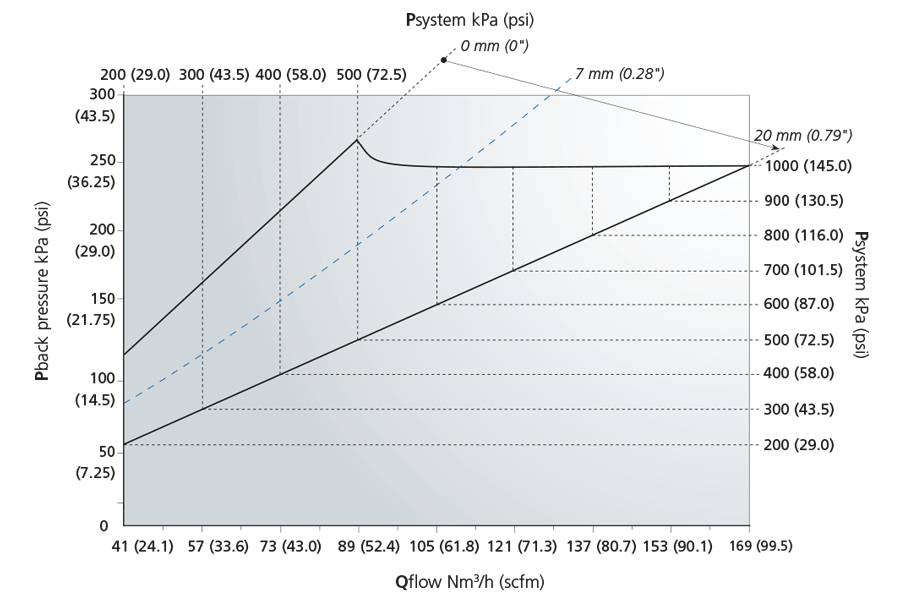

Wykres przepływu dla bezpiecznego tłumika SIS-04

Z wykresu można odczytać przepływ i przeciwciśnienie dla różnych wartości ciśnienia systemowego w odniesieniu do poszczególnych bezpiecznych tłumików SIS. Wartości podane kursywą w mm (calach) wskazują stopień wyzwolenia tłumika. Od zera do maksymalnej zalecanej wartości wyzwolenia, gdy widoczny jest znak ostrzegawczy.

Flow chart for SIS-04.

*Stała praca na zaworze 3/8″ przy średnicy węża Ø 10/8 mm (Ø 0,394″).

Wskaźniki ostrzegawcze są rozwiązaniem

Silvent's pneumatic mufflers in three stages.

1. Rysunek przedstawia tłumik pneumatyczny w położeniu normalnym.

2. Tłumik częściowo zatkany.

3. Symbol ostrzegawczy oznacza, że tłumik wymaga wymiany.

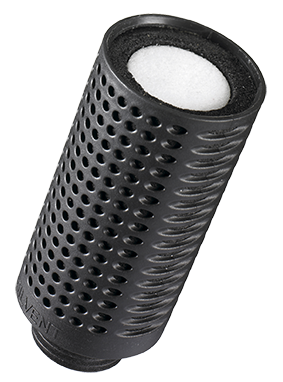

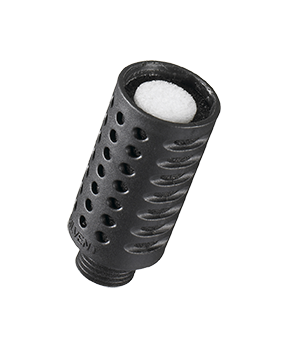

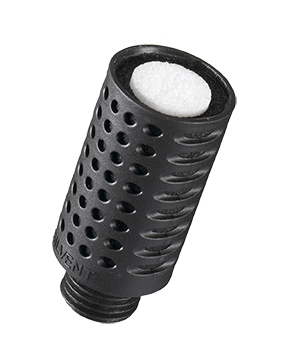

Tłumiki pneumatyczne SIS-02 – SIS-05
