エアノズル
SILVENT 209 L
商品番号: 02090169143, 02090269143
- ラバルノズル（亜鉛）
SILVENT 209 L: 取得済みラバルノズルの新世代の製品です。SILVENT 208、209ノズルシリーズの改良品であり、ブローイング技術の全く新たな局面を開く製品です。中心となる気流の方向に平行して進むエアの保護シースが、超音速で進む中心の噴出しを包むことによって効果が得られます。ラバルオリフィスの周囲には分岐スロットや穴が組み合わされており、音が静かで強力なエアの層流を生成します。このノズルは、圧縮空気を最適利用する極めて効果的なブローイングを行います。
騒音低減 17 dB(A)
省エネルギー 13 Nm3/h

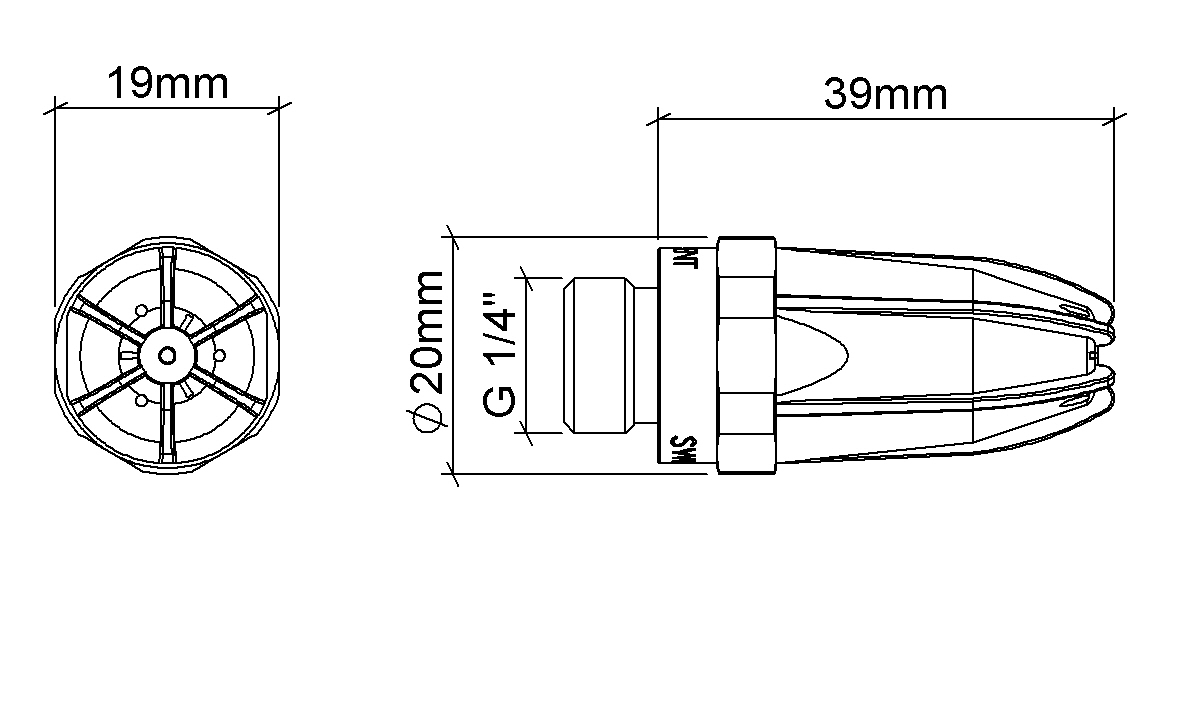

技術データ
対象パイプ内径 Ø (mm)4
噴出し力 (N)3.4
空気消費量 (Nm³/h)17
ノイズレベル (dB(A))78
エアノズル技術ラバル
材質 (エアノズル)Zn
接続G 1/4"
接続方式オスネジ
重量 (g)49
最高使用温度 (°C)70
最高使用圧力 (MPa)1.0
オープンパイプから交換するメリット
対象パイプ内径 Ø (mm)4
騒音低減17 [dB(A)]69%
省エネルギー13 [Nm³/h]43%
材料規格: Zn ZP0410 EN 12844, CW614N
圧力別ブロー特性
圧力 (kPa)
2004006008001000
噴出し力 (N)
1.42.74.05.36.8
空気消費量 (Nm³/h)
8.513.820.126.432.2
ノイズレベル (dB(A))
70.075.578.783.086.0
ブローイング範囲 (mm)
40
65
115
165
50
100
200
300

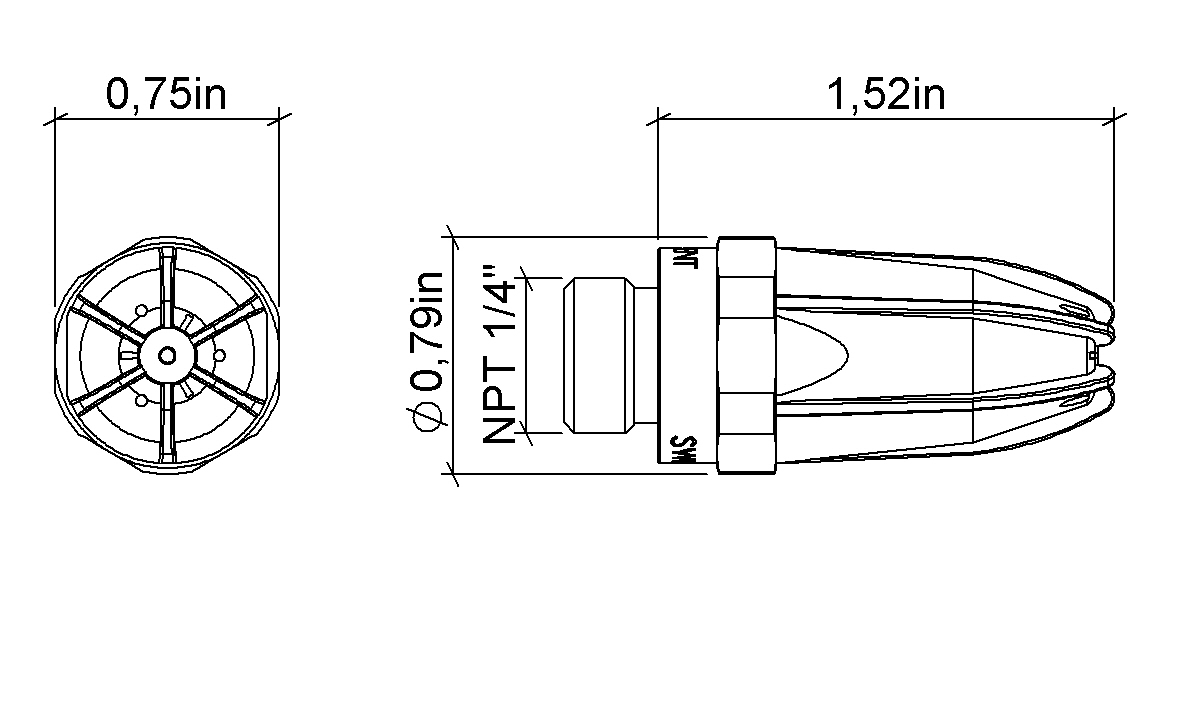

技術データ
交換対象パイプ内径 Ø (inch)5/32
噴出し力12.0 oz
空気消費量 (scfm)10.0
ノイズレベル (dB(A))78
エアノズル技術ラバル
材質 (エアノズル)Zn
接続NPT 1/4"
接続方式オスネジ
重量 (lbs)0.108
最高使用温度 (°F)158
最高使用圧力 (psi)145
オープンパイプから交換するメリット
交換対象パイプ内径 Ø (inch)5/32
騒音低減17 [dB(A)]69%
省エネルギー7.7 [scfm]43%
材料規格: Zn ZP0410 EN 12844, CW614N
圧力別ブロー特性
圧力 (psi)
406080100120
噴出し力 (oz)
6.910.113.016.320.0
空気消費量 (scfm)
6.58.411.013.616.0
ノイズレベル (dB(A))
72.575.878.181.684.3
ブローイング範囲 (inch)
1.57
2.56
4.53
6.50
2
4
8
12
技術仕様
技術データに関する基本情報を参照する。もっと読む
使用上のご注意
Silventグループ一般注意事項 を製品仕様前にお読みください。
